Trong một hệ thống khí nén công nghiệp, chất lượng khí không chỉ được đánh giá dựa trên áp suất và lưu lượng. Hàm lượng hơi ẩm cũng là một yếu tố quan trọng, bởi nước trong khí nén có thể gây ăn mòn đường ống, ảnh hưởng đến thiết bị sử dụng khí và làm giảm độ ổn định của nhiều quy trình sản xuất.

Một trong những thông số quan trọng được sử dụng để đánh giá và kiểm soát độ ẩm của khí nén là nhiệt độ điểm sương (Dew Point Temperature). Đặc biệt, với khí nén, Pressure Dew Point (PDP) – điểm sương áp suất có ý nghĩa quan trọng trong việc xác định nguy cơ ngưng tụ nước bên trong hệ thống.

Vậy nhiệt độ điểm sương ảnh hưởng như thế nào đến chất lượng khí nén? Điểm sương bao nhiêu là phù hợp và làm thế nào để kiểm soát thông số này hiệu quả?

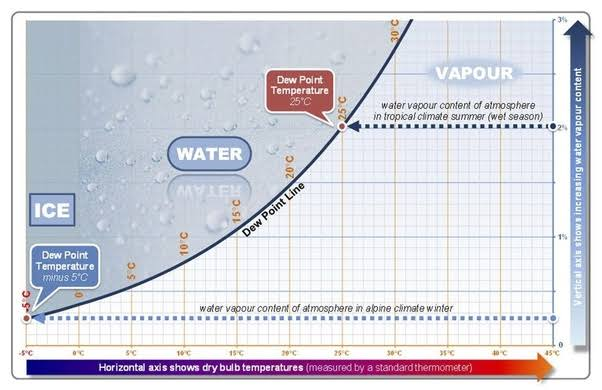

Nhiệt độ điểm sương là gì?

Nhiệt độ điểm sương là nhiệt độ tại đó không khí đạt trạng thái bão hòa hơi nước và hơi nước bắt đầu ngưng tụ thành nước lỏng.

Nói đơn giản, nếu nhiệt độ của một bề mặt hoặc môi trường giảm xuống dưới điểm sương của không khí, hơi nước có thể bắt đầu ngưng tụ. Đây là hiện tượng có thể quan sát trong đời sống, chẳng hạn như nước đọng bên ngoài một cốc nước lạnh.

Trong hệ thống khí nén, hiện tượng này trở nên quan trọng hơn vì không khí được hút từ môi trường, sau đó nén và đưa qua nhiều thiết bị xử lý trước khi đến điểm sử dụng. Nếu lượng hơi nước không được kiểm soát phù hợp, nước có thể xuất hiện trong đường ống và các thiết bị phía sau hệ thống xử lý.

Nhiệt độ điểm sương và độ ẩm có giống nhau không?

Nhiệt độ điểm sương và độ ẩm có liên quan nhưng không phải là cùng một thông số.

Độ ẩm tương đối thể hiện mức độ bão hòa hơi nước của không khí tại một nhiệt độ nhất định. Trong khi đó, nhiệt độ điểm sương cho biết nhiệt độ mà tại đó hơi nước bắt đầu ngưng tụ.

Điểm sương càng cao thường cho thấy lượng hơi nước trong không khí càng lớn. Vì vậy, trong hệ thống khí nén, theo dõi điểm sương giúp doanh nghiệp đánh giá nguy cơ xuất hiện nước ngưng tụ và kiểm soát chất lượng khí phù hợp với yêu cầu của từng ứng dụng.

Tại sao khí nén lại chứa hơi nước?

Không khí môi trường luôn chứa một lượng hơi nước nhất định. Khi máy nén khí hút không khí từ môi trường, hơi nước cũng được đưa vào hệ thống cùng với không khí.

Quá trình này có thể được hình dung đơn giản:

Không khí môi trường → Máy nén khí → Khí nén chứa hơi nước → Làm mát → Hơi nước ngưng tụ → Tách nước và xử lý khí

Lượng hơi nước đi vào hệ thống phụ thuộc vào nhiều yếu tố như nhiệt độ, độ ẩm môi trường và lưu lượng khí được máy nén hút vào.

Điều này đặc biệt đáng lưu ý tại những khu vực có khí hậu nóng và độ ẩm cao. Khi lượng hơi ẩm trong không khí đầu vào lớn, hệ thống khí nén sẽ phải xử lý lượng nước lớn hơn.

Điều gì xảy ra với hơi nước sau khi không khí được nén?

Sau quá trình nén, khí thường có nhiệt độ cao. Khi khí được làm mát, khả năng giữ hơi nước của khí thay đổi và một phần hơi nước có thể ngưng tụ thành nước.

Nếu hệ thống không có giải pháp tách nước, sấy khí và xử lý condensate phù hợp, nước có thể tiếp tục đi vào đường ống và đến các thiết bị sử dụng khí.

Vì vậy, kiểm soát độ ẩm không chỉ là vấn đề của riêng máy nén mà cần được xem xét trên toàn bộ hệ thống khí nén.

Pressure Dew Point (PDP) là gì? Tại sao quan trọng với khí nén?

Khi nói về nhiệt độ điểm sương trong hệ thống khí nén, cần phân biệt Dew Point với Pressure Dew Point (PDP).

Pressure Dew Point là nhiệt độ tại đó hơi nước trong khí nén bắt đầu ngưng tụ ở áp suất làm việc. Đây là thông số đặc biệt quan trọng khi đánh giá nguy cơ ngưng tụ trong hệ thống khí nén.

Trong tiêu chuẩn ISO 8573-1, hàm lượng nước của khí nén được phân loại dựa trên Pressure Dew Point đối với các cấp chất lượng tương ứng.

Pressure Dew Point khác gì với điểm sương ở áp suất khí quyển?

Hai thông số đều liên quan đến trạng thái của hơi nước, nhưng điều kiện đo khác nhau.

Vì vậy, khi doanh nghiệp kiểm tra chất lượng khí nén, chỉ nói “nhiệt độ điểm sương” mà không xác định điều kiện áp suất có thể dẫn đến cách hiểu không chính xác.

Nhiệt độ điểm sương ảnh hưởng như thế nào đến chất lượng khí nén?

Đây là yếu tố quan trọng nhất cần quan tâm khi đánh giá chất lượng khí nén.

Về cơ bản, có thể hình dung mối quan hệ như sau:

Điểm sương cao → lượng hơi ẩm lớn → nguy cơ ngưng tụ cao → nước trong hệ thống → ảnh hưởng thiết bị và quá trình sản xuất.

Ngược lại, việc duy trì điểm sương phù hợp giúp giảm nguy cơ nước ngưng tụ và bảo vệ hệ thống khí nén.

Điểm sương cao làm tăng nguy cơ ngưng tụ nước

Một trong những rủi ro lớn nhất của điểm sương cao là hơi nước có thể ngưng tụ khi khí nén đi qua những khu vực có nhiệt độ thấp hơn PDP.

Ví dụ, nếu đường ống khí nén đi qua khu vực có nhiệt độ thấp, nguy cơ ngưng tụ sẽ tăng nếu nhiệt độ tại khu vực đó thấp hơn điểm sương áp suất của khí.

Nước ngưng tụ có thể tích tụ trong:

• Đường ống khí nén
• Van và bộ truyền động khí nén
• Thiết bị xử lý khí
• Bộ điều khiển khí
• Các điểm thấp của đường ống
• Thiết bị sử dụng khí ở cuối hệ thống

Vì vậy, lựa chọn mức điểm sương phù hợp cần tính đến không chỉ thiết bị tạo và xử lý khí mà còn cả điều kiện môi trường và đường ống phân phối.

Độ ẩm cao có thể gây ăn mòn đường ống

Nước trong hệ thống khí nén là một trong những yếu tố có thể thúc đẩy quá trình ăn mòn.

Khi nước tích tụ trong đường ống, các bề mặt kim loại có thể bị ảnh hưởng theo thời gian. Các sản phẩm ăn mòn sau đó có khả năng trở thành nguồn nhiễm bẩn trong hệ thống.

Điều này không chỉ làm giảm tuổi thọ đường ống mà còn có thể ảnh hưởng đến các thiết bị phía sau.

Nước trong khí nén ảnh hưởng đến van và thiết bị sử dụng khí

Khí nén thường được sử dụng để vận hành van, xi lanh, cơ cấu chấp hành và nhiều thiết bị tự động hóa.

Nếu khí nén chứa lượng ẩm không phù hợp, nước có thể ảnh hưởng đến khả năng vận hành ổn định của các thiết bị này. Trong những hệ thống yêu cầu độ tin cậy cao, đây có thể trở thành nguyên nhân làm tăng thời gian dừng máy và chi phí bảo trì.

Điểm sương không phù hợp có thể ảnh hưởng đến chất lượng sản phẩm

Không phải mọi ứng dụng khí nén đều có cùng yêu cầu về độ khô.

Trong một số ngành như thực phẩm, đồ uống, dược phẩm, điện tử hoặc các quy trình sản xuất nhạy cảm với độ ẩm, chất lượng khí nén cần được kiểm soát chặt chẽ hơn.

Khi khí nén tiếp xúc trực tiếp hoặc gián tiếp với sản phẩm, nguyên liệu hoặc các công đoạn sản xuất quan trọng, độ ẩm không phù hợp có thể ảnh hưởng đến độ ổn định của quy trình và chất lượng sản phẩm.

Do đó, yêu cầu về điểm sương cần được xác định dựa trên ứng dụng thực tế thay vì áp dụng một mức chung cho tất cả hệ thống.

Điểm sương khí nén bao nhiêu là phù hợp?

Không có một mức nhiệt độ điểm sương duy nhất phù hợp với mọi hệ thống khí nén.

Mức PDP cần được xác định dựa trên:

• Yêu cầu của ứng dụng
• Nhiệt độ môi trường
• Nhiệt độ thấp nhất của hệ thống đường ống
• Áp suất làm việc
• Thiết bị sử dụng khí
• Tiêu chuẩn chất lượng khí cần đạt
• Yêu cầu của quy trình sản xuất

Theo ISO 8573-1, các cấp chất lượng về nước được xác định theo Pressure Dew Point như sau:

Các cấp này không có nghĩa rằng mọi nhà máy đều cần đạt Class 1. Yêu cầu thực tế phải được xác định theo ứng dụng. Chẳng hạn, khí nén sử dụng cho sản xuất thông thường có thể có yêu cầu khác với khí nén sử dụng trong những quy trình nhạy cảm với độ ẩm.

Có phải điểm sương càng thấp càng tốt?

Không nhất thiết.

Điểm sương thấp hơn đồng nghĩa với yêu cầu xử lý khí nghiêm ngặt hơn, nhưng nếu hệ thống không thực sự cần mức PDP quá thấp thì việc đầu tư và vận hành hệ thống xử lý vượt quá nhu cầu có thể làm tăng chi phí.

Mục tiêu nên là đạt mức điểm sương phù hợp với yêu cầu sản xuất, thay vì đơn giản đặt mục tiêu càng thấp càng tốt.

Những yếu tố ảnh hưởng đến nhiệt độ điểm sương của khí nén

Nhiệt độ điểm sương trong hệ thống khí nén chịu ảnh hưởng bởi nhiều yếu tố.

Nhiệt độ và độ ẩm của không khí đầu vào

Không khí môi trường có nhiệt độ và độ ẩm càng cao thì lượng hơi nước mà máy nén hút vào hệ thống càng lớn.

Điều kiện môi trường vì vậy cần được tính đến khi thiết kế và lựa chọn thiết bị xử lý khí.

Áp suất khí nén

Pressure Dew Point phụ thuộc vào áp suất. Vì vậy, khi đo hoặc so sánh điểm sương giữa các vị trí, cần xác định rõ điều kiện áp suất để kết quả có ý nghĩa.

Lưu lượng khí

Nếu lưu lượng thực tế vượt quá khả năng thiết kế của thiết bị sấy hoặc xử lý khí, hiệu quả xử lý có thể không đạt như mong muốn.

Nhiệt độ khí đầu vào máy sấy

Nhiệt độ khí đầu vào cao có thể làm tăng tải cho thiết bị sấy. Vì vậy, điều kiện vận hành thực tế cần được xem xét khi lựa chọn máy sấy khí.

Điều kiện của đường ống

Ngay cả khi khí nén đạt yêu cầu tại đầu ra của máy sấy, nguy cơ ngưng tụ vẫn cần được xem xét trên toàn bộ mạng lưới phân phối.

Ví dụ, đường ống đi qua khu vực có nhiệt độ thấp có thể tạo ra điều kiện thuận lợi cho ngưng tụ nếu nhiệt độ tại đó thấp hơn PDP của khí nén.

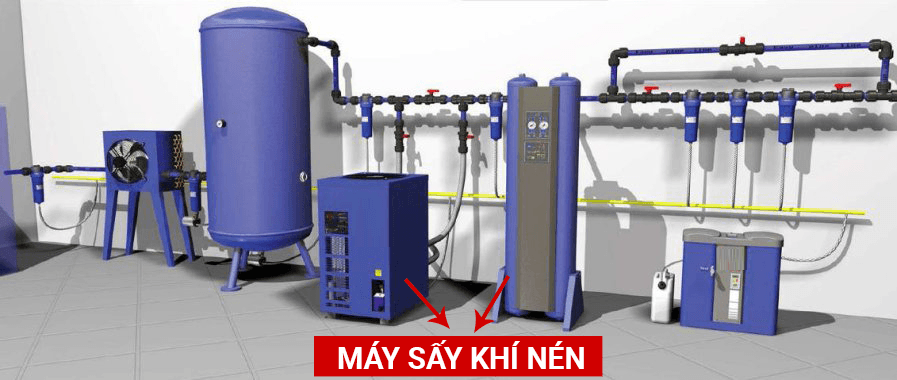

Máy sấy khí có vai trò gì trong việc kiểm soát điểm sương?

Máy sấy khí là một trong những thiết bị quan trọng trong hệ thống xử lý khí nén, giúp giảm hàm lượng hơi ẩm và kiểm soát điểm sương theo yêu cầu của ứng dụng.

Tùy theo mức độ khô cần thiết, doanh nghiệp có thể lựa chọn các công nghệ sấy khác nhau.

Máy sấy khí tác nhân lạnh

Máy sấy lạnh làm giảm nhiệt độ của khí nén để hơi nước ngưng tụ và được tách khỏi dòng khí.

Công nghệ này thường được sử dụng trong các hệ thống khí nén công nghiệp có yêu cầu độ khô ở mức thông dụng. Theo các phân loại ứng dụng dựa trên ISO 8573-1, máy sấy lạnh thường được sử dụng cho các cấp nước như Class 4 và Class 5, với PDP tương ứng khoảng +3°C và +7°C.

Máy sấy hấp thụ

Đối với những ứng dụng cần khí nén có điểm sương thấp hơn, máy sấy hấp thụ sử dụng vật liệu hút ẩm để loại bỏ hơi nước khỏi khí nén.

Công nghệ này có thể đáp ứng các yêu cầu PDP thấp như -40°C hoặc -70°C tùy cấu hình và yêu cầu chất lượng khí.

Lựa chọn công nghệ sấy theo nhu cầu thực tế

Việc lựa chọn máy sấy không nên chỉ dựa vào công suất máy nén.

Các yếu tố cần xem xét gồm:

• Lưu lượng khí nén
• Áp suất làm việc
• Nhiệt độ khí đầu vào
• Nhiệt độ môi trường
• Yêu cầu PDP
• Điều kiện lắp đặt
• Yêu cầu chất lượng khí
• Khả năng mở rộng hệ thống

Mục tiêu là xây dựng một hệ thống xử lý khí vừa đáp ứng yêu cầu chất lượng, vừa tránh đầu tư quá mức cần thiết.

Làm thế nào để kiểm soát nhiệt độ điểm sương trong hệ thống khí nén?

Để duy trì chất lượng khí ổn định, doanh nghiệp nên kiểm soát điểm sương theo một quy trình tổng thể thay vì chỉ kiểm tra khi xảy ra sự cố.

Xác định yêu cầu chất lượng khí nén

Trước tiên cần xác định khí nén được sử dụng cho mục đích gì và mức chất lượng cần đạt.

Đối với các ứng dụng có yêu cầu nghiêm ngặt, có thể tham chiếu ISO 8573-1 và xác định cấp chất lượng phù hợp cho nước, hạt và dầu.

Lựa chọn máy sấy phù hợp

Cần lựa chọn công nghệ và công suất máy sấy dựa trên điều kiện vận hành thực tế, không chỉ dựa vào công suất danh nghĩa của máy nén.

Kiểm soát nước ngưng

Condensate cần được tách và xả đúng cách tại các vị trí phù hợp trong hệ thống.

Nếu nước đã được hình thành nhưng không được xử lý, việc chỉ kiểm soát PDP ở một điểm sẽ không giải quyết hoàn toàn vấn đề.

Theo dõi điểm sương định kỳ

Đo điểm sương giúp doanh nghiệp biết hệ thống có đang duy trì đúng điều kiện thiết kế hay không.

Việc theo dõi định kỳ cũng giúp phát hiện sớm những thay đổi bất thường của máy sấy hoặc hệ thống xử lý khí.

Đo nhiệt độ điểm sương trong hệ thống khí nén như thế nào?

Đo điểm sương là một phần quan trọng trong việc đánh giá chất lượng khí nén.

Tùy mục đích kiểm tra, doanh nghiệp có thể sử dụng thiết bị đo cố định để giám sát liên tục hoặc thiết bị đo di động để kiểm tra tại nhiều vị trí khác nhau.

Các vị trí có thể cần kiểm tra gồm:

• Đầu ra của máy sấy
• Đường ống chính
• Các nhánh phân phối
• Điểm sử dụng khí
• Những khu vực có nhiệt độ môi trường thấp
• Những vị trí thường xuyên xảy ra ngưng tụ

Đặc biệt, nếu chỉ kiểm tra tại đầu ra máy sấy mà không kiểm tra các vị trí downstream, doanh nghiệp có thể bỏ qua những vấn đề phát sinh trong quá trình phân phối khí.

Đối với doanh nghiệp cần theo dõi hoặc kiểm tra chuyên sâu, FIL Việt Nam cung cấp danh mục thiết bị đo điểm sương phục vụ các nhu cầu đo và giám sát điểm sương trong hệ thống khí nén. Danh mục hiện gồm nhiều thiết bị như DS 400, DS 52, DP 400 mobile, FA 500 và các cảm biến điểm sương cho những ứng dụng khác nhau.

Việc lựa chọn thiết bị đo cần dựa trên mục đích sử dụng, vị trí đo, áp suất, yêu cầu độ chính xác và phương thức giám sát của từng hệ thống.

Dấu hiệu cho thấy hệ thống khí nén đang gặp vấn đề về điểm sương

Một số dấu hiệu có thể cho thấy độ ẩm trong hệ thống đang không được kiểm soát tốt:

Xuất hiện nước trong đường ống khí nén

Đây là dấu hiệu dễ nhận biết nhất của vấn đề về độ ẩm và ngưng tụ.

Van hoặc thiết bị khí nén hoạt động không ổn định

Nước và hơi ẩm không phù hợp có thể ảnh hưởng đến độ tin cậy của các thiết bị sử dụng khí.

Xuất hiện dấu hiệu ăn mòn

Ăn mòn bên trong đường ống có thể là dấu hiệu cho thấy hệ thống đang có vấn đề về nước và độ ẩm.

Máy sấy hoạt động nhưng PDP vẫn cao

Nếu điểm sương không đạt yêu cầu dù máy sấy vẫn hoạt động, cần kiểm tra lại tải, lưu lượng, nhiệt độ khí đầu vào, điều kiện vận hành và tình trạng của thiết bị.

Chất lượng sản phẩm hoặc quy trình bị ảnh hưởng

Trong những ứng dụng nhạy cảm với độ ẩm, sự thay đổi chất lượng khí có thể biểu hiện thông qua những thay đổi trong quá trình sản xuất.

Những sai lầm thường gặp khi kiểm soát điểm sương

Chỉ quan tâm đến nhiệt độ mà bỏ qua áp suất

PDP được xác định trong điều kiện áp suất cụ thể. Vì vậy, khi đo và đánh giá cần ghi nhận đầy đủ điều kiện đo.

Cho rằng điểm sương càng thấp càng tốt

Mức PDP cần phù hợp với ứng dụng. Hạ điểm sương thấp hơn mức cần thiết có thể làm tăng chi phí đầu tư và vận hành.

Chọn máy sấy chỉ dựa trên công suất máy nén

Lưu lượng, nhiệt độ khí đầu vào, áp suất và điều kiện môi trường đều cần được xem xét.

Chỉ kiểm tra tại đầu ra máy sấy

Chất lượng khí tại đầu ra máy sấy không phản ánh toàn bộ điều kiện của mạng lưới phân phối. Đường ống và nhiệt độ môi trường có thể ảnh hưởng đến nguy cơ ngưng tụ downstream.

Không theo dõi điểm sương định kỳ

Nếu chỉ kiểm tra khi hệ thống xảy ra sự cố, doanh nghiệp có thể bỏ lỡ những thay đổi bất thường trong hiệu suất xử lý khí.

Nhiệt độ điểm sương và tiêu chuẩn ISO 8573-1

ISO 8573-1 là tiêu chuẩn được sử dụng để phân loại độ tinh khiết của khí nén dựa trên các nhóm chất nhiễm bẩn như hạt rắn, nước và dầu.

Đối với nước, Pressure Dew Point là một trong những thông số quan trọng để xác định cấp chất lượng. Ví dụ, Water Class 4 tương ứng PDP ≤ +3°C, trong khi Class 2 yêu cầu PDP ≤ -40°C.

Khi đọc một cấp chất lượng khí nén theo ISO 8573-1, cần lưu ý rằng các con số được thể hiện theo thứ tự:

Hạt rắn : Nước : Dầu

Ví dụ, một hệ thống được yêu cầu đạt Class 1:2:1 có nghĩa là:

• Class 1 đối với hạt rắn
• Class 2 đối với nước
• Class 1 đối với dầu

Vì vậy, nhiệt độ điểm sương chỉ là một phần trong việc đánh giá chất lượng khí nén. Doanh nghiệp cần xem xét đồng thời các yếu tố về hạt, nước và dầu để xác định giải pháp xử lý phù hợp.

Giải pháp kiểm soát chất lượng khí nén từ FIL Việt Nam

Để kiểm soát độ ẩm và chất lượng khí nén hiệu quả, doanh nghiệp cần tiếp cận hệ thống theo tổng thể, từ nguồn khí, xử lý khí đến đo lường và giám sát.

FIL Việt Nam cung cấp các giải pháp cho hệ thống khí nén, bao gồm máy nén khí, thiết bị xử lý chất lượng khí nén và thiết bị đo lường. Danh mục thiết bị đo điểm sương của FIL Việt Nam hiện có nhiều lựa chọn phục vụ việc đo cố định, đo di động và giám sát điểm sương trong các ứng dụng khí nén khác nhau.

Việc lựa chọn thiết bị và cấu hình hệ thống cần được thực hiện dựa trên lưu lượng, áp suất, điều kiện môi trường, yêu cầu chất lượng khí và đặc điểm của từng ứng dụng.

Câu hỏi thường gặp về nhiệt độ điểm sương

Nhiệt độ điểm sương là gì?

Nhiệt độ điểm sương là nhiệt độ tại đó hơi nước trong không khí đạt trạng thái bão hòa và bắt đầu ngưng tụ.

Pressure Dew Point là gì?

Pressure Dew Point (PDP) là nhiệt độ tại đó hơi nước trong khí nén bắt đầu ngưng tụ ở áp suất làm việc. Đây là thông số quan trọng khi đánh giá độ khô của khí nén.

Điểm sương khí nén bao nhiêu là phù hợp?

Không có một mức duy nhất cho mọi hệ thống. Mức PDP cần được xác định dựa trên yêu cầu ứng dụng, điều kiện môi trường, nhiệt độ đường ống và tiêu chuẩn chất lượng khí cần đạt.

Điểm sương càng thấp có tốt hơn không?

Không nhất thiết. PDP cần đủ thấp để đáp ứng yêu cầu của ứng dụng. Hạ thấp hơn mức cần thiết có thể làm tăng chi phí đầu tư và vận hành.

Tại sao khí nén lại có nước?

Máy nén hút không khí môi trường có chứa hơi nước. Trong quá trình nén và làm mát, hơi nước có thể ngưng tụ thành nước. Nếu không được xử lý phù hợp, nước có thể đi vào hệ thống phân phối khí.

Máy sấy khí có làm giảm điểm sương không?

Có. Máy sấy khí được sử dụng để giảm lượng hơi ẩm trong khí nén và kiểm soát điểm sương. Công nghệ sấy được lựa chọn tùy theo mức PDP mà ứng dụng yêu cầu.

Làm thế nào để đo điểm sương khí nén?

Có thể sử dụng các thiết bị đo điểm sương chuyên dụng để kiểm tra tại đầu ra máy sấy, đường ống hoặc điểm sử dụng khí. Việc lựa chọn thiết bị cần dựa trên điều kiện áp suất, vị trí đo và mục đích giám sát.

Kết luận

Nhiệt độ điểm sương là một thông số quan trọng để đánh giá và kiểm soát độ khô của khí nén. Khi điểm sương không phù hợp, hơi nước có thể ngưng tụ trong hệ thống, gây ảnh hưởng đến đường ống, thiết bị sử dụng khí và trong một số trường hợp là cả quá trình sản xuất.

Kiểm soát điểm sương hiệu quả không đơn giản là lựa chọn một máy sấy có công suất phù hợp. Doanh nghiệp cần xem xét đồng thời yêu cầu chất lượng khí, áp suất, lưu lượng, nhiệt độ môi trường, nhiệt độ đường ống và đặc điểm của từng ứng dụng.

Bên cạnh hệ thống xử lý khí, việc đo và theo dõi điểm sương định kỳ cũng đóng vai trò quan trọng trong việc phát hiện sớm những thay đổi về chất lượng khí và duy trì hệ thống hoạt động ổn định.

Với các doanh nghiệp cần đánh giá và kiểm soát chất lượng khí nén, FIL Việt Nam có thể tư vấn giải pháp phù hợp từ thiết bị tạo khí, xử lý khí đến các thiết bị đo lường và giám sát hệ thống.
